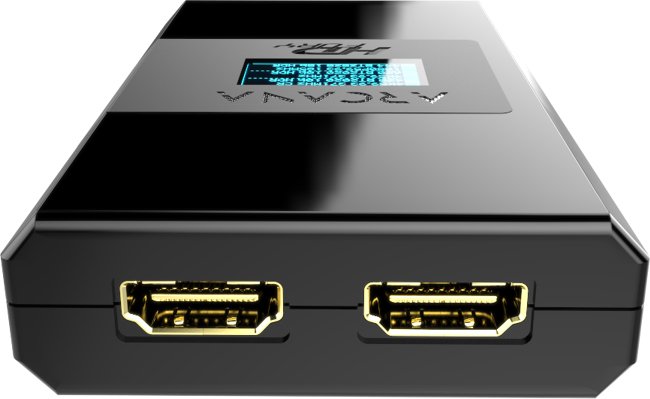

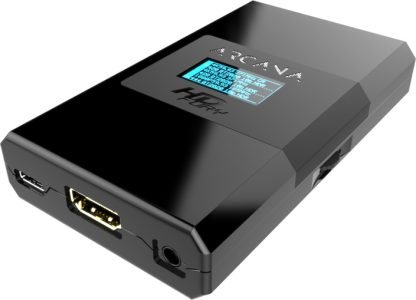

Hdfury Arcana

Weltweit erster eARC HDMI2.1 Adapter!

Erste Schritte mit dem Hdfury Arcana

Mit diesem Setup können Sie von einer HDMI-Quelle bis zu Atmos / TrueHD Audio übertragen.
Verbinden Sie Ihren Quell-HDMI-Ausgang mit dem Arcana HDMI-Eingang und den Arcana HDMI-Ausgang mit einem beliebigen Projektor, Monitor oder Display. Verbinden Sie den Arcana eARC mit SONOS Arc.
Wenn Ihre Quelle zusätzlich zum HDMI-Ausgang über einen Audioausgang verfügt, können Sie Ihre Quelle alternativ direkt an den Projektor, Monitor oder das Display anschließen. Anschließend können Sie den Quell-Audioausgang mit dem Arcana-Eingang und anschließend den Arcana eARC-Ausgang mit dem SONOS Arc verbinden.



Eine Quelle + ARC

Mit diesem Setup können Sie von einer HDMI-Quelle bis zu Atmos / TrueHD Audio übertragen.
Verbinden Sie Ihren Quell-HDMI-Ausgang mit dem Arcana HDMI-Eingang und den Arcana HDMI-Ausgang mit einem beliebigen Projektor, Monitor oder Display. Verbinden Sie den Arcana eARC mit SONOS Arc.
Wenn Ihre Quelle zusätzlich zum HDMI-Ausgang über einen Audioausgang verfügt, können Sie Ihre Quelle alternativ direkt an den Projektor, Monitor oder das Display anschließen. Anschließend können Sie den Quell-Audioausgang mit dem Arcana-Eingang und anschließend den Arcana eARC-Ausgang mit dem SONOS Arc verbinden.

Bitte beachten Sie, dass Sie mit Arcana auch TV-Sound von Ihrem Display abrufen können, wenn Ihr Display über einen ARC- oder eARC-Eingang verfügt. Dieses Setup ermöglicht die Übertragung von vollständigem Audio bis zu Atmos / TrueHD von der HDMI-Quelle, das ARC-Signal für Audio vom Fernseher und die CEC-Lautstärkeregelung von der Quelle oder dem Fernseher zu SONOS Arc

Multi Quellen

This setup will allow the transfer of full audio up to Atmos/TrueHD from several HDMI sources connected to an HDMI switcher. Connect all your sources to the HDMI inputs of your HDMI switcher. Connect the switcher HDMI output to the Arcana HDMI input. Connect Arcana HDMI output to any projector, monitor, or display and connect the Arcana eARC output to the SONOS Arc.

Dieses Setup ermöglicht die Übertragung von vollständigem Audio auf Atmos / TrueHD von mehreren HDMI-Quellen, die an einen HDMI-Umschalter angeschlossen sind.
Schließen Sie alle Ihre Quellen an die HDMI-Eingänge Ihres HDMI-Umschalters an. Verbinden Sie den Switcher-HDMI-Ausgang mit dem Arcana HDMI-Eingang.
Verbinden Sie den Arcana HDMI-Ausgang mit einem beliebigen Projektor, Monitor oder Display und verbinden Sie den Arcana eARC-Ausgang mit den SONOS Arc.Multi-Quellen

Multi Quellen + ARC

This setup will allow the transfer of full audio up to Atmos/TrueHD from several HDMI sources, the ARC signal for audio from the TV, and CEC volume control from the source or TV to SONOS Arc. Connect all your sources to the HDMI inputs of your HDMI switcher and connect the HDMI switcher output to the Arcana HDMI input. Connect the Arcana HDMI output to the TV ARC input and the Arcana eARC out to SONOS Arc.

Dieses Setup ermöglicht die Übertragung von vollständigem Audio auf Atmos / TrueHD von mehreren HDMI-Quellen, das ARC-Signal für Audio vom Fernseher und die CEC-Lautstärkeregelung von der Quelle oder dem Fernseher auf SONOS Arc.

Schließen Sie alle Ihre Quellen an die HDMI-Eingänge Ihres HDMI-Umschalters an und verbinden Sie den HDMI-Umschalterausgang mit dem Arcana HDMI-Eingang.

Verbinden Sie den Arcana HDMI-Ausgang mit dem TV ARC-Eingang und den Arcana eARC-Ausgang mit SONOS Arc.

4 Quellen + eARC

This setup will allow the transfer of full audio up to Atmos/TrueHD from four HDMI sources connected to the Vertex2/Diva or Maestro and allow for the process and transfer of the ARC or eARC audio from the TV. Connect the TX0 output from Vertex2/Diva or Maestro to the ARC or eARC input of your display and connect the HDMI audio output to the Arcana input. Connect your sources to the four HDMI inputs of Vertex2/Diva or Maestro. Connect Arcana eARC out to SONOS Arc.q

Dieses Setup ermöglicht die Übertragung von vollständigem Audio bis zu Atmos / TrueHD von vier HDMI-Quellen, die an Vertex2 / Diva oder Maestro angeschlossen sind, und ermöglicht die Verarbeitung und Übertragung von ARC- oder eARC-Audio vom Fernsehgerät. Verbinden Sie den TX0-Ausgang von Vertex2 / Diva oder Maestro mit dem ARC- oder eARC-Eingang Ihres Displays und den HDMI-Audioausgang mit dem Arcana-Eingang. Schließen Sie Ihre Quellen an die vier HDMI-Eingänge von Vertex2 / Diva oder Maestro an. Verbinden Sie Arcana eARC mit SONOS Arc.4-Quellen + eARC

Beachten Sie, dass Sie alternativ den TX0-Ausgang von Vertex2 / Diva oder Maestro direkt mit dem Arcana HDMI-Eingang und den Arcana HDMI-Audio- / Videoausgang mit dem TV ARC oder dem eARC INPUT verbinden können, um sicherzustellen, dass die CEC-Lautstärke von der Quelle oder dem TV an gesteuert wird SONOS Arc funktioniert so lange, bis eine ähnliche Lösung für die Weiterleitung von CEC-Befehlen über das Firmware-Update auf Vertex2 / Diva oder Maestro implementiert ist.



Multi Quellen + eARC

This setup will allow transfer of full audio up to Atmos/TrueHD from several HDMI sources connected to an HDMI switcher as well as receive the ARC or eARC signal from the TV ARC or eARC input. Connect SHARC to the ARC or eARC input of your display and connect the HDMI video/audio output from the SHARC to one of the switcher HDMI inputs. Connect your sources to the remaining HDMI inputs of your HDMI switcher and connect the switcher HDMI output to the Arcana HDMI input. Connect Arcana HDMI output to any projector, monitor, or display and connect the Arcana eARC output to the SONOS Arc.

Dieses Setup ermöglicht die Übertragung von vollständigem Audio bis zu Atmos / TrueHD von mehreren an einen HDMI-Umschalter angeschlossenen HDMI-Quellen sowie den Empfang des ARC- oder eARC-Signals vom TV-ARC- oder eARC-Eingang.

Verbinden Sie SHARC (von thenaudio.com) mit dem ARC- oder eARC-Eingang Ihres Displays und verbinden Sie den HDMI-Video- / Audioausgang des SHARC mit einem der HDMI-Umschaltereingänge.

Verbinden Sie Ihre Quellen mit den verbleibenden HDMI-Eingängen Ihres HDMI-Umschalters und verbinden Sie den HDMI-Ausgang des Umschalters mit dem Arcana HDMI-Eingang. Verbinden Sie den Arcana HDMI-Ausgang mit einem beliebigen Projektor, Monitor oder Display und verbinden Sie den Arcana eARC-Ausgang mit dem SONOS Arc.

Das Arcana Kit enthält:

  • HdfuryArcana Einheit
  • Wahl der Stromversorgung
  • USB-Stromkabel (6 Fuß)

Haben sie Fragen? Wir haben Antworten!

Worin besteht das Problem?

eARC ist eine Funktion, die in Fernsehgeräten integriert ist, die auf dem HDMI2.1-Standard basieren (HDMI-Eingang / eARC-Ausgang). Es ist auch auf einigen Fernsehgeräten implementiert, die auf dem HDMI 2.0b-Standard basieren, und ist über den HDMI-Ausgang / eARC-Eingang mit einem Audio-Video-Receiver oder einer Soundbar verbunden.
Dies ermöglicht die vollständige Audiowiedergabe bis einschließlich Atmos über True HD von TV-Anwendungen und externen HDMI-Quellen und wird von einem eARC-fähigen Soundsystem verarbeitet. eARC ist kein perfekter Standard, da einige Formate noch unterstützt werden müssen. Einige werden möglicherweise nie als Hersteller die Unterstützung für sie über eARC einstellen.

Auf der Empfangsseite haben HDMI2.1-AVR-Geräte technische Herausforderungen und hohe Kosten für die Weiterleitung von 1500-MHz- / 48-Gbit / s-Signalen. Einige Hersteller bieten möglicherweise eARC-fähige Soundsysteme mit nur eARC-Eingängen an, wie dies SONOS mit der SONOS Arc-Soundbar getan hat. Von vielen Herstellern wird erwartet, dass sie in den kommenden Jahren nur eARC-fähige Lösungen anbieten, da HDMI2.1 immer weiter verbreitet wird.
Auf diese Weise müssen Hersteller die Verarbeitung von Videosignalen nicht implementieren, wodurch die Lizenzgebühr und die damit verbundenen Supportprobleme verringert werden.
Das Problem bei dieser Implementierung ist, dass die vollen Funktionen nur mit einem eARC-Fernseher realisiert werden können. Der Markt ist gesättigt mit neuen und alten Fernsehgeräten, die nicht über die eARC-Funktionen verfügen. Typische Beispiele sind Projektoren, PC-Monitore und ARC 5.1-Fernseher.

Was ist die Lösung?

Ein eARC-Fernseher kann HDMI-Signale über seine Eingänge empfangen und bietet über einen von ihnen FULL AUDIO über eARC (HDMI-Eingang / eARC-Ausgang). Unsere Herausforderung bestand darin, ein Gerät zu entwerfen und zu entwickeln, das als eARC-Fernseher fungiert. Es sollte in der Lage sein, HDMI-Signale über einen HDMI-Eingang zu empfangen und FULL AUDIO über einen anderen HDMI-Eingang / eARC-Ausgang anzubieten. Dies ist die Grundlage dessen, wozu Arcana in der Lage ist.
Dies gab es in HDMI bisher nicht. Normalerweise können Sie einen HDMI-AUSGANG nicht an einen anderen HDMI-AUSGANG (Arcana) oder einen HDMI-EINGANG an einen anderen HDMI-EINGANG (Maestro / Diva / Vertex2 / SHARC) anschließen. Wir haben es geschafft.

Wie stellt man das ein?

Ausführlichere Anweisungen finden Sie im Abschnitt ERSTE SCHRITTE.
-Wenn Sie vollständiges Audio von einer HDMI-Quelle übertragen müssen, benötigen Sie lediglich Arcana. Verbinden Sie Ihren Quell-HDMI-Ausgang mit dem Arcana HDMI-Eingang. Schließen Sie den HDMI-Ausgang an Ihr Fernsehgerät und den eARC-Ausgang an SONOS Arc oder Ihr eARC / AVR-Soundsystem an.
-Wenn Sie ARC für TV-Audio übertragen müssen und über volles Audio von einer externen Quelle verfügen, benötigen Sie lediglich Arcana. Verbinden Sie Ihren Quell-HDMI-Ausgang mit dem Arcana HDMI-Eingang. Verbinden Sie den HDMI-Ausgang mit Ihrem TV-ARC-Eingang und den eARC-Ausgang mit SONOS Arc oder Ihrem eARC / AVR-Soundsystem.
-Wenn Sie vollständiges Audio von mehreren HDMI-Quellen übertragen müssen, können Sie Arcana verwenden, das an den Ausgang eines HDMI-Umschalters, einer Matrix oder eines Splitters angeschlossen ist (einschließlich eines der folgenden HDfury-Geräte: Integral2 / Vertex1 / Vertex2 / Diva / Maestro).
-Wenn Sie ARC für TV-Audio übertragen müssen und über volles Audio von mehreren HDMI-Quellen verfügen, können Sie Arcana verwenden, das an den Ausgang eines HDMI-Umschalters, einer Matrix oder eines Splitters angeschlossen ist (einschließlich eines der folgenden HDfury-Geräte: Integral2 / Vertex1 / Vertex2) / Diva / Maestro).
-Wenn Sie ARC oder eARC für TV-Audio übertragen müssen und über volles Audio von einer externen Quelle (bis zu vier) verfügen, können Sie Arcana am Vertex2 / Diva / Maestro-Audioausgang verwenden.
-Alternativ können Sie auch das TV ARC- oder eARC-Signal verarbeiten und einen HDMI-Switcher-Eingang mit SHARC von thenaudio.com speisen
Bitte beachten Sie, dass bei einer HDMI2.0b-Quelle und einem HDMI2.0b-Display der HDMI-Umschalter / Splitter / Matrix ebenfalls als HDMI 2.0b eingestuft werden muss, da Sie sonst nicht das vollständige Audio- und Videosignal empfangen. Wenn Sie Glück haben, können Sie möglicherweise einen funktionierenden Switcher / Splitter / Matrix von Amazon für 30 US-Dollar finden, aber seien Sie bereit, ihn zurückzusenden, da viele billige HDMI-Geräte nicht in der Lage sind, das maximale 18-Gbit / s / 600-MHz-Signal sowie den Host ausreichend zu verarbeiten von anderen Problemen, einschließlich keiner 4: 2: 2-Unterstützung für viele von ihnen.

Benötige ich ein spezielles HDMI-Kabel?

Ja, von Ihrer Quelle zum Arcana und vom Arcana zum Display benötigen Sie Kabel, die die Übertragung von 18 Gbit / s / 600 MHz vollständig unterstützen, solange Ihre Geräte in der Lage sind, eine solche Bandbreite zu senden.
Wir empfehlen HDfury-Kabel mit einer Mindestlänge von 2 m und einer Höchstlänge von 4 m in Kupfer. Wenn Sie längere Kabel benötigen, sollten Sie Aktiv- oder Glasfaserkabel in Betracht ziehen.
Von Arcana zu SONOS Arc muss das HDMI-Kabel nur ARC / eARC unterstützen, z. B. das HDMI-Kabel, das bereits mit SONOS Arc geliefert wird.

Wie funktioniert die Lautstärkeregelung per Fernseher oder Quellfernbedienung?

Derzeit mit Arcana kann Ihr Display die mit dem Arcana-Eingang verbundene Quelle sehen und steuern.
Wir haben auch die CEC-Lautstärkeregelung vom Fernseher oder der Quelle zu SONOS Arc oder Ihrem AVR / eARC-Soundsystem hinzugefügt.
Bitte beachten Sie, dass der SONOS Arc über IR-Lernfunktionen verfügt, sodass Sie ihn auch so programmieren können, dass er jede Fernbedienung einschließlich Ihres Fernsehgeräts oder Ihrer Quellfernbedienung zur Lautstärkeregelung erkennt.
Klicken Sie hier, um die SONOS-Seite zum Thema IR-Lernen zu besuchen

Mein Fernseher ist ARC. Kann dieses Gerät es zu eARC machen?

Wenn Ihr Fernseher über einen ARC-Eingang verfügt, kann er nicht in eARC umgewandelt werden, ohne einen neuen Fernseher zu kaufen. Die Funktionen Ihres Fernsehgeräts über die ARC-Verbindung (5.1 oder Atmos / DD + für LG-Fernsehgeräte und einige andere) bleiben erhalten, es sei denn, der Hersteller beschließt, es über die Firmware zu aktualisieren.

Um diese Einschränkung zu überwinden (oder wenn keine ARC-Verbindung besteht, z. B. in einem Projektor oder Monitor), führen Benutzer ihre Apps von externen HDMI-Quellen aus, von denen sie über TrueHD FULL AUDIO bis Atmos erhalten können.
Arcana nimmt JEDE HDMI-Ausgabe von JEDEM HDMI-Gerät und leitet das HDMI-Signal an das Fernsehgerät und das vom eARC-Gerät unterstützte Tonformat (normalerweise SONOS Arc oder ANY eARC AVR) weiter, einschließlich Atmos über TrueHD.
Beispiel: Externe HDMI-Quelle> Arcana> ein Ausgang für TV / Projektor / Monitor und ein Ausgang für SONOS Arc.
Arcana ermöglicht die Übertragung von FULL AUDIO einschließlich Atmos über True HD von einer beliebigen Quelle. Es ändert nichts an Ihrem Fernseher. Der ARC-Anschluss Ihres Fernsehgeräts erhält keine zusätzlichen Funktionen.
Arcana konvertiert alle HDMI-Video- / Audio-Ausgaben von jedem Gerät (Quelle, Umschalter, Splitter, Matrix und einem unserer Geräte) in einen geeigneten HDMI-eARC-Anschluss, über den SONOS Arc FULL AUDIO einschließlich Atmos über TrueHD sowie ein anderes Format empfangen kann, das Sie verwenden TV unterstützt möglicherweise nicht.

Kann Arcana das Problem der Lippensynchronisation von eARC TV zu SONOS ARC lösen?

Ja! Es gibt eine Sache, die die Leute gerne vergessen. Bisher gibt es absolut keinen Fernseher, von dem wir wissen, dass er seine eigene interne EDID basierend auf der CDS modifiziert, die er vom angeschlossenen eARC RX lesen kann. Es mischt einfach das eingehende Audio herunter oder codiert es (mit Verzögerung) neu, je nachdem, was eARC RX verarbeiten kann. Aus diesem Grund kann der SONOS Arc bei Anschluss an einen eARC-Fernseher schwerwiegende Probleme mit der Lippensynchronisation haben. All das wird mit Arcana behoben.

Hdfury Arcana Technische Daten

HDMI revision: HDMI 2.0b (Level A) 600Mcsc – 18Gbps
Arcana Support: 600MHz/18Gbps HDR, HDR10+, HLG, DV & LLDV, eARC, ALLM, IMAX
Max Resolution: 4K60 4:4:4 8b, 4K60 4:2:2 12b, 4K120 4:2:0 8b or 8K30 4:2:0 8b
TOTAL I/O: 1 HDMI In, 1 HDMI Out, 1 HDMI eARC Out, 1 RS232, 1 USB-A (update), 1 USB-C (power)
Pass & Downscale port: UHD 2160p & 4K/DCI to FHD 1080p & 2K/DCI
Full Audio eARC port: Full Audio up to Atmos over TrueHD from HDMI source at input to eARC sound system such as SONOS Arc
Signal Conversion: Resolution, Chroma Subsampling, Color Space, Color Depth, HDCP
HDCP Conversion: Any HDCP to any HDCP with CST1 support
Operating Modes: 18Gbps Scaler & Splitter with CEC, eARC, ARC and EDID management
Special Modes: DV/LLDV to HDR10 display, Boost HDR nits value, Translate HLG>HDR, HDMI Doctor
EDID Modes: TV only, TV video + SONOS audio, SONOS only, optional LLDV datablock for all modes
Control Modes: OLED and rotary switch with click and push buttons, RS232
On Screen Display: ON/OFF/timer with choice of text color
OLED: 1″ Diagonal, 128×64, 2 colors
Arcana Size: 3.9″L x 2.3″W x 0.8″H – in CM: 10 x 6 x 2.2
Arcana Weight: 120g – 0.26 LBS
Input Lag: <1ms (nanoseconds count)
Other info: 3D Support, CEC Pass Through, DSD, eARC (HDMI2.1)

Software- und Firmware-Updates und Handbücher

Firmware Update + RS232 commands Version Format Size Date
[23-DEC-20] 4K Arcana – FW 0.80 – ZIP – 286 Ko 0.80 ZIP 286 Ko 23-DEC-20
[12-NOV-20] 4K Arcana – FW 0.79 – ZIP – 286 Ko 0.79 ZIP 286 Ko 12-NOV-20
[08-OCT-20] 4K Arcana – FW 0.77 – ZIP – 286 Ko 0.77 ZIP 286 Ko 08-OCT-20
[07-OCT-20] 4K Arcana – FW 0.76 – ZIP – 286 Ko 0.76 ZIP 286 Ko 07-OCT-20
[03-OCT-20] 4K Arcana – FW 0.74 – ZIP – 286 Ko 0.74 ZIP 286 Ko 03-OCT-20
[26-SEP-20] 4K Arcana – FW 0.71 – ZIP – 286 Ko 0.71 ZIP 286 Ko 26-SEP-20
[23-SEP-20] 4K Arcana – FW 0.68 – ZIP – 286 Ko 0.68 ZIP 286 Ko 23-SEP-20
[22-SEP-20] 4K Arcana – FW 0.67 – ZIP – 286 Ko 0.67 ZIP 286 Ko 22-SEP-20
[15-SEP-20] 4K Arcana – FW 0.65 – ZIP – 286 Ko 0.65 ZIP 286 Ko 15-SEP-20
User Manual Version Format Size Date
[12-OCT-20] HDfury Arcana Quick Start Guide FW 0.77 – PDF – 0.54 Mo Rev.0.77 PDF 0.54 Mo 12-OCT-20
[13-OCT-20] HDfury Arcana User Manual Rev.1.2 – PDF – 2.65 Mo Rev.1.2 PDF 2.65 Mo 13-OCT-20
Wall mount 3D printer model – By meelo88 on our Discord server Format Size Date
[09-OCT-20] HDfury Arcana Wall Mount – STL – 1 mb STL 1 mb 09-OCT-20
